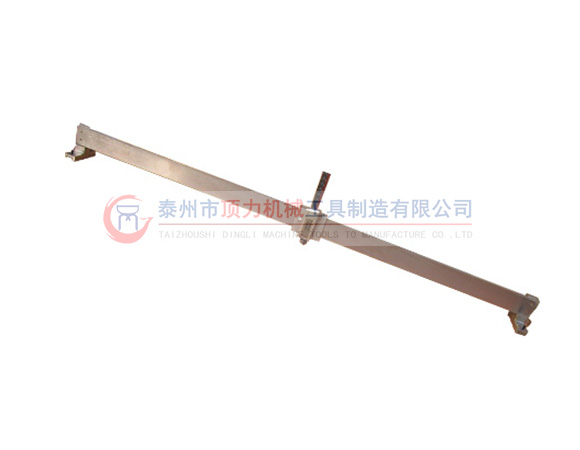

鋼軌波形磨耗測量尺

電子式波形磨耗測量儀是用于檢測鋼軌頭部磨耗情況的一種鋼軌磨耗測量儀，其特征在于定位裝置 為基準定位框架和裝在基準定位框架的固定階梯 圓孔內的輔助定位螺釘，基準定位框架的 垂直測量圓孔中軸線距鋼軌標準作用邊為軌頭面 寬的１／３，側面測量圓孔中軸線距鋼軌踏面１ ４毫料，定位面與鋼軌顎部密貼，測量裝置為分 別裝在垂直測量圓孔和側面測量圓孔的深度尺，深度尺通過固定套與基準定位框架采用靜配合連接。在該測量儀的測量主體上固定有測量器和定位塊，在“__”形平板狀的測量主體的左側用螺釘固定著定位塊，在測量主體的右側和上端固定著測量器。定位塊的兩個定位面和鋼軌頭部工作側的側面及軌軛相吻合。

該測量儀在現場可以直接方便地測得鋼軌磨耗值，大大提高了儀器使用率，為檢測工作提供了方便。

本產品是用于測量鐵路運營線路鋼軌的垂直磨耗和側面磨耗，它包括基準定位框架和裝在基準定位框架上的輔助定位螺釘和測量鋼軌垂直磨耗、側面磨耗用的深度尺，其結構簡單，測量數據直觀、準確，上、下道迅速，操作人員an全，其重量輕，隨身攜帶方便。
