一、適用范圍

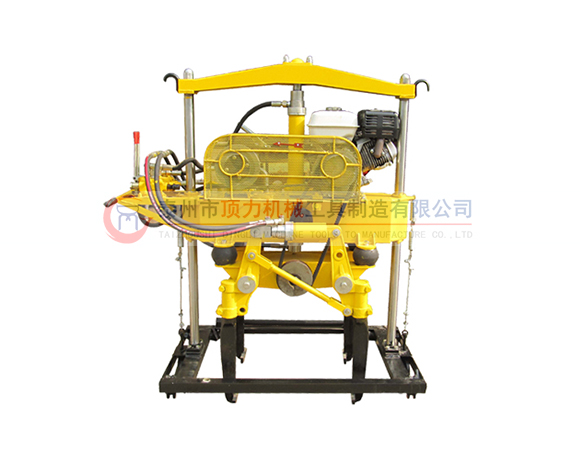

YD-22型液壓搗固機，是我廠廣集國內外用戶對搗固機的使用經驗，采用新材質、新技術研制出的更新?lián)Q代產品。其基本結構和原理仍然保留了老式搗固機的優點，即雙導柱框架、單缸升降方式。同時通過加大鎬掌下插深度，并采用增加導柱行程限位裝置等方法，使其既可在國內Ⅱ型、Ⅲ型混凝土軌枕線路上進行搗固作業、也可在國外各種混凝土軌枕和鋼枕線路上進行搗固作業。主要技術性能高于老式搗固機。該機即適用于不同型號鋼軌及混凝土軌枕線路大、中修清篩作業后的搗固作業；又適用于新建線路道床石碴的搗固作業。該機性能優越，結構合理，an全可靠，作業效率高，wan全滿足了鐵路道碴搗固作業的需要。

該機可根據用戶的實際需求配備不同動力源：1、風冷柴油機 2、水冷柴油機 3、汽油機

二、主要技術參數

1、動力：

（1）186F型柴油機

功    率                6.3kW

轉    數                3600轉/分

（2）SF190型柴油機

功    率                7kW

轉    數                2300轉/分

（3）GX270型汽油機

功    率                6.6kW

轉    數                3600轉/分

2、液壓系統工作壓力       5～6MPa

3、震動頻率               66.7Hz

4、激振力：               22kN

5、插力                   16kN

6、夾實力                 6.5kN×2

7、下插深度               110mm±10mm（軌枕底面以下）

8、生產效率               ≥270根/（組?小時）

9、主機凈重：

風冷柴油機：            397kg

水冷柴油機：            455kg

汽油機：                300kg

10、外形尺寸：

風冷柴油機：          1300mm×750mm×1600mm

水冷柴油機：          1300mm×750mm×1600mm

汽油機：              1390mm×750mm×1600mm

11、作業形式：

（1）單側下道二臺為一組，適用復線或單線路肩較寬地段。

（2）雙側下道二臺為一組，適用單線路肩較窄地段。

12、走行架軌距 ： 1435mm（te殊需要提貨要說明）
