CBY型液壓搬運車的結構原理

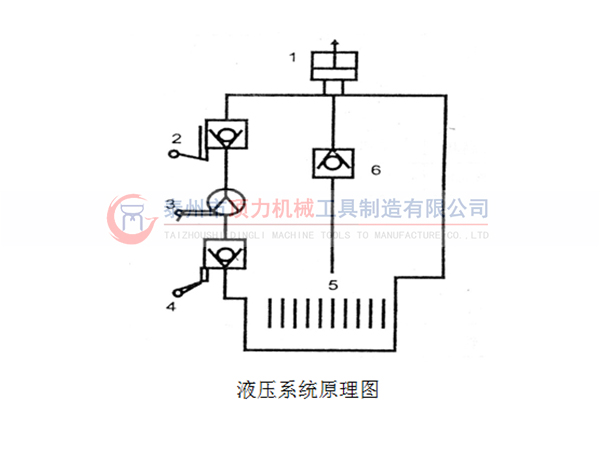

泰州頂力廠家生產CBY型液壓搬運車的以手動液壓千斤頂為動力起升重物，人力推（拉）行走搬運重物，起重時，將操縱手把置于承載位置（zui低），抬起手壓泵3，將工作油從油箱5經中立閥4吸入油泵，壓下手搖泵，中立閥4關閉，卸荷閥2打開將油壓入油缸1，并抬起重物。中立位置手把置于中間，中立閥4

用頂桿頂升而不起作用。因此不論油泵壓下或抬起油缸內均無壓力油而不工作。卸荷時將操作手把置于卸載位置（zui上），卸荷閥2和中立閥4同時用頂桿頂升時均不起作用，壓力油經過閥2、泵3、閥4而流回油箱5。
